Y-100A-Z抗振压力表上自动化仪表四厂
Y-A-Z系列抗振压力表
本仪表广泛活适用于石油、冶金、核电、轻工、医药、食
品及通讯等领域中(技术装备)的测压系统测量无腐蚀性
的液体介质的压力。
·外观精致,防护力强
仪表外壳(表盖与表壳)系采用特种奥氏不锈钢耐酸钢
制成,两得以滚边式或卡口式(限Y-100A、Y-150A系列)
结构予以密封连接:接头与表壳之间以*的结构形式并配
以优质密封圈进行可靠密封。
·性能稳定,持久耐用
测压元件以*的技术装略去制成,并经过特殊的工艺处理,使之具有高的强度和弹性,以及*的抗疲劳性能。
·适应性强,安全性高
外壳上的观察窗选用高强度的工程塑料制成,能适应较恶劣的使用环境(如温差大、湿度高、工作振动较剧烈等),甚至因一时使用不当(介质温度偏高或产生瞬过的过压现象),也不致于导致潜在的危险。
·型式多样、规格齐全
本仪表可供的吕种和压力规格较齐全(参见技术参数样),压力计量单位除了以“Mpa”为主外,也可制成“psikgf/cm2”或“bar”等其它单位或主、付两种单位(一般以外销为主),接头螺纹尺寸有公、英、美制等若干种,任由用户抉择。
·结构可靠,质优价廉
本仪表在结构设计上*一格,表里并茂。在品质上由*予以控制和保证,
□ Y-100A-Z抗振压力表上自动化仪表四厂主要技术指标
1、仪表标度范围、精度及接头螺纹尺寸
型号 | 标度范围Mpa(Hg-PSI) | 精度±%F.S | 接头螺纹尺寸 |
*Y-60A Y-61A Y-63A | 0~0.1至40系列 -0.1~0至2.4系列 | 2.5 | M14×1.5 G1/4” ZG1/4”(PT) Z1/4”(NPT) |
*Y-60A-Z Y-61A-Z Y-63A-Z | 0~0.4至40系列 -0.1~0.3至2.4系列 | ||
*Y-21/2”A1 Y-21/2”A2-Z | 0~15至6000系列 -30”~0至300系列 | 2.5(3.5) | G1/4” ZG1/4”(PT) Z1/4”(NPT) |
*Y-21/2”A1-Z Y-21/2”A2-Z | 0~60至6000系列 -30”~60至300系列 | ||
Y-100A Y-101A Y-102A Y-103A | 0~0.1至60系列 -0.1~0至2.4系列 | 1.6 | M20×1.5
G3/8”、1/2” ZG3/8”、 1/2”(PT) Z3/8”、 1/2”(NPT)
|
Y-100A-Z Y-101A-Z Y-102A-Z Y-103A-Z | 0~0.4至60系列 -0.1~0.3至2.4系列 | 1.6(2.5) | |
Y-4” A1 (A2) | 0~15至6000系列 -30”~0至300系列 | 1(2) | G3/8”、 1/2” ZG3/8”、 1/2”(PT) Z3/8”、 1/2”(NPT)
|
Y-4” A1 (A2)-Z | 0~60至6000系列 -30”~60至300系列 | ||
注:未带“*”号的型号均已获得实用新型。 |
注:①括号内的精度分别表示在正常 工作量程以外的区域,即公制规格为<10%及>90%F.S,英制规格为<25%及>75%F.S。
②标度范围为0-40Mpa(Y-60A系列)及格60Mpa(Y-100A系列)或0-6000psi(Y-21/2”)暂不生产。
③本厂且生产标度范围为10psi(度盘为黑底白字,为±4%F.S)的特殊规格Y-63A压力表供输变电设备上配电系统终端配套用。
2、使用环境温度:普通型为-40~70℃
抗振型为5~55℃(外壳内充甘油)及-25~+55℃(外壳内充硅油)
3、抗工作环境振动:普通型为V.H.3
抗振型为V.H.4
4、外壳防护等级:IP65
5
、仪表技术性能:普通型按GB1226-86
抗振型按JB/T6804-93(其中外销产品参照ANSI B40.1或ANSI B40.1M)

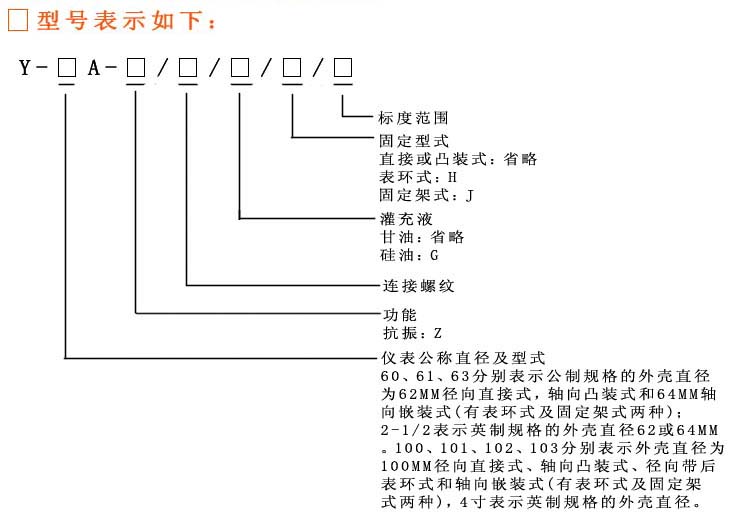

□结构与原理
仪表由导压系统(包括接头、弹簧管等)、齿轮传动机我、示数装置(包括指针与度盘)和外壳(包括表壳、表盖、密封垫圈、表玻璃)等所组成。外壳为气密型结构,能有效地保护内部机构免受环境和污秽侵入。对于抗振仪表,尚能抗工作环境较剧的振动和被测压力的脉动影响。
鉴于仪表的整体结构设计合理、工艺精细,故具有较好的稳定性和较高的耐用性。
仪表的工作原理与一般压力表和抗振压力表相同。
□主要零件材制裁
零件名称 | 材料牌号 |
接头 | 铜合金HPb59-1 |
弹簧管 | 磷铜QSn40.3 |
外壳 | 0Cr18Ni9(304) |
