YE-150膜盒压力表上海自动化仪表四厂

简要描述:

YE-150膜盒压力表上海自动化仪表四厂适用于测量对铜合金不起腐蚀作用,无爆
炸危险的微压和负压。气体广泛应用于锅炉通风和气体管
道等设备上,本仪表可以就地安装并现场指示。

更新时间:2020-11-30

访问量:424

厂商性质:经销商

 YE-150膜盒压力表上海自动化仪表四厂

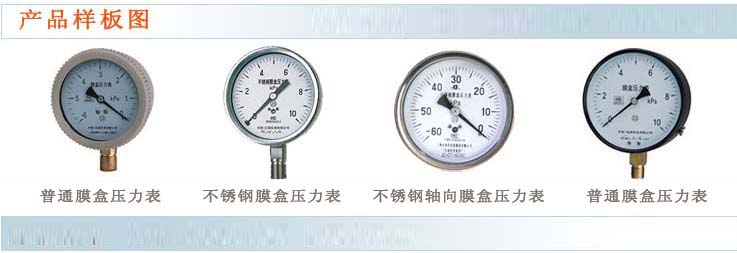

YE-78、100、150膜盒压力表





    膜盒压力表适用于测量对铜合金不起腐蚀作用,无爆

炸危险的微压和负压。气体广泛应用于锅炉通风和气体管

道等设备上,本仪表可以就地安装并现场指示。

YE-75膜盒压力表具有体积小等特点,已批量出口日

本等国家。



□主要技术指标

·标度范围、度等级及重量

型号

标度范围Kpa

度等级基

本误差限±%

重量kg

正压

负压

正负压

YE-75

YE-100

YE-150

0~1.6

0~2.5

0~4

0~6*

0~10*

0~16*

0~25*

0~40*

-1.6~0

-2.5~0

-4~0

-6~0

-10~0

-16~0

-25~0

-40~0



-0.8~+0.8

-1.2~+1.2

-2~+2

-3~+3

-5~+5

-8~+8

-12~+12

-20~+20

2.5

0.5

注:YE-75、100仅生产*规格



工作位置、环境:仪表垂直安装,工作环境温度-25~55℃,相对温度不大于80%,并且周围空气中不含有腐蚀仪表的有害气体。

温度影响:使用温度便离20±5℃时,其温度附加误差不大于0.4%/10℃。

 YE-150膜盒压力表上海自动化仪表四厂

·导(测)压系统及外壳等主要零件的材质

零件名称

材料牌号

接头

黄铜HPb59-1

膜盒

锡青铜QSn6.5-0.1

齿轮传动机构

铜HPb59-1

表壳、罩壳

冷轧铜板20



□结构原理

    仪表由测量系统(包括接头、波纹膜盒等),传动机构(包括拔杆机构,齿轮传动机构),指示部件(包括指针与度)和外壳(包括表壳、衬圈和表玻璃)所组成。

仪表的工作原理是基本波动膜盒在被测介质的压力作用下,其自由端产生相应的弹性变形,再经过拔杆—齿轮传动机构的传动并予放大,由固定于齿轮上的指针逐将被测值在度盘上指示出来。



□外形尺寸

型号

D

H1

L

d

h

□s

YE-75

Φ77

71

14

M16×1.5

14

□17

YE-100

Φ100

90

20

M20×1.5

17

□22

YE-150

Φ150

118

20

M20×1.5

17

□22
