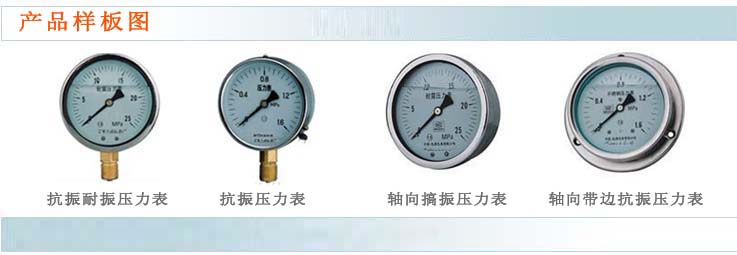

Y-A-Z系列抗振压力表 本仪表广泛活适用于石油、冶金、核电、轻工、医药、食 品及通讯等领域中（技术装备）的测压系统测量无腐蚀性 的液体介质的压力。 ·外观精致，防护力强 仪表外壳（表盖与表壳）系采用特种奥氏不锈钢耐酸钢 制成，两得以滚边式或卡口式（限Y-100A、Y-150A系列） 结构予以密封连接：接头与表壳之间以特有的结构形式并配 以优质密封圈进行可靠密封。 ·性能稳定，持久耐用 测压元件以先进的技术装略去制成，并经过特殊的工艺处理，使之具有高的强度和弹性，以及优越的抗疲劳性能。 ·适应性强，安全性高 外壳上的观察窗选用高强度的工程塑料制成，能适应较恶劣的使用环境（如温差大、湿度高、工作振动较剧烈等），甚至因一时使用不当（介质温度偏高或产生瞬过的过压现象），也不致于导致潜在的危险。 ·型式多样、规格齐全 本仪表可供的吕种和压力规格较齐全（参见技术参数样），压力计量单位除了以“Mpa”为主外，也可制成“psikgf/cm2”或“bar”等其它单位或主、付两种单位（一般以外销为主），接头螺纹尺寸有公、英、美制等若干种，任由用户抉择。 Y-100A抗振压力表上海自动化仪表四厂 □主要技术指标 1、仪表标度范围、精度及接头螺纹尺寸 型号 | 标度范围Mpa（Hg-PSI） | 精度±%F.S | 接头螺纹尺寸 | *Y-60A Y-61A Y-63A | 0～0.1至40系列 -0.1～0至2.4系列 | 2.5 | M14×1.5 G1/4” ZG1/4”(PT) Z1/4”(NPT) | *Y-60A-Z Y-61A-Z Y-63A-Z | 0～0.4至40系列 -0.1～0.3至2.4系列 | *Y-21/2”A1 Y-21/2”A2-Z | 0～15至6000系列 -30”～0至300系列 | 2.5(3.5) | G1/4” ZG1/4”(PT) Z1/4”(NPT) | *Y-21/2”A1-Z Y-21/2”A2-Z | 0～60至6000系列 -30”～60至300系列 | Y-100A Y-101A Y-102A Y-103A | 0～0.1至60系列 -0.1～0至2.4系列 | 1.6 | M20×1.5 G3/8”、1/2” ZG3/8”、 1/2”（PT） Z3/8”、 1/2”（NPT） | Y-100A-Z Y-101A-Z Y-102A-Z Y-103A-Z | 0～0.4至60系列 -0.1～0.3至2.4系列 | 1.6(2.5) | Y-4” A1 (A2) | 0～15至6000系列 -30”～0至300系列 | 1(2) | G3/8”、 1/2” ZG3/8”、 1/2”（PT） Z3/8”、 1/2”（NPT） | Y-4” A1 (A2)-Z | 0～60至6000系列 -30”～60至300系列 | 注：未带“*”号的型号均已获得实用新型。 |
注：①括号内的精度分别表示在正常 工作量程以外的区域，即公制规格为＜10%及＞90%F.S，英制规格为＜25%及＞75%F.S。 ②标度范围为0-40Mpa(Y-60A系列)及格60Mpa（Y-100A系列）或0-6000psi(Y-21/2”)暂不生产。 ③本厂且生产标度范围为10psi(度盘为黑底白字，精为±4%F.S)的特殊规格Y-63A压力表供输变电设备上配电系统终端配套用。 2、使用环境温度：普通型为-40～70℃ 抗振型为5～55℃（外壳内充甘油）及-25～+55℃（外壳内充硅油） 3、抗工作环境振动：普通型为V.H.3 抗振型为V.H.4 4、外壳防护等级：IP65 5 、仪表技术性能：普通型按GB1226-86 抗振型按JB/T6804-93（其中外销产品参照ANSI B40.1或ANSI B40.1M） □结构与原理 仪表由导压系统（包括接头、弹簧管等）、齿轮传动机我、示数装置（包括指针与度盘）和外壳（包括表壳、表盖、密封垫圈、表玻璃）等所组成。外壳为气密型结构，能有效地保护内部机构免受环境和污秽侵入。对于抗振仪表，尚能抗工作环境较剧的振动和被测压力的脉动影响。 鉴于仪表的整体结构设计合理、工艺精细，故具有较好的稳定性和较高的耐用性。 仪表的工作原理与一般压力表和抗振压力表相同。 □主要零件材制裁 零件名称 | 材料牌号 | 接头 | 铜合金HPb59-1 | 弹簧管 | 磷铜QSn40.3 | 外壳 | 0Cr18Ni9(304) |
|
