YPF-100A膜片压力表 上海自动化仪表四厂适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。 耐腐蚀性能取决于膜片材料。
更新时间：2020-12-02
访问量：467
厂商性质：经销商
YPF-100A膜片压力表 上海自动化仪表四厂
产品介绍：
YPF系列 膜片压力表
膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。
耐腐蚀性能取决于膜片材料。
精度等级：2.5级使用环境温度：－40～＋70℃
相对温度不大于90%。
温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/℃。
工作位置：垂直安装。
外壳防护等级：符合IP64。
仪表技术性能符合行业标准JB/T5491－91《膜片压力表》的规定。
YPF-100A膜片压力表 上海自动化仪表四厂

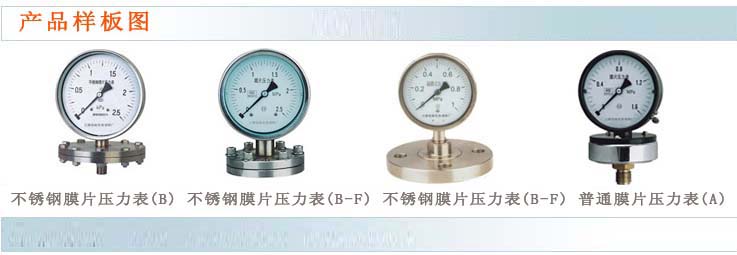

型号表示YPF－□－□
表壳外径 | 类型 |
100－Ф100mm 150－Ф150mm | A－膜片压力表 M20×1.5外螺纹接口 B－不锈钢膜片压力表 M20×1.5外螺纹接口 B－F－法兰不锈钢膜片压力表 25－10GB法兰接口 |
型号 | 标度范围 | 承压部尺寸D1 | 表壳外径 | 重量KG | |
YPF-100A | 0-0.06、0-0.1、0-0.16、0-0.4、0-0.6、0-1、0-1.6、0-2.5、-0.1-0、-0.1-0.06、-0.1-0.15、-0.1-0.3、-0.1-0.5、-0.1-0.9、-0.1-1.5、-0.1-2.4MPA | ￠85 | ￠100 | 1.6 | |
YPF-100B YPF-100B-F | |||||
￠115 | |||||
YPF-150A | ￠85 | ￠150 | 1.8 | ||
YPF-150B YPF-150B-F | |||||
￠115 | |||||
YPF-100B YPF-100B-F | 0-1.6、0-2.5、0-4、0-6、0-10、0-16、0-25、0-40 -1.6-0、-2.5-0、-4-0、-6-0、-10-0、-16-0、-25-0、-40-0、-0.8-0.8、-1.2-1.2、-2-2、-3-3、-5-5、-8-8、-12-12、-20-20KPA | ￠160 | ￠100 | 2.9 | |
YPF-150B YPF-150B-F | ￠160 | ￠150 | 3.2 |
结构原理：
仪表由测量系统(包括法兰接头、波纹膜片)、传动指示机构(包括连杆、齿轮、指针和度盘)和外壳(包括表壳和罩圈)等组成。仪表外壳为防溅结构，具有较好的密封性，故能保护其内部机构免受污秽侵入。
仪表的作用原理是基于弹几天元件(测量系统上的膜片)变形。在被测介质的压力作用下，迫使膜片产生相应的弹性变形---位移，借助连杆组经传动机构的传动并放大，由固定于齿轮上的指针逐将被测值在度盘上指示出来
