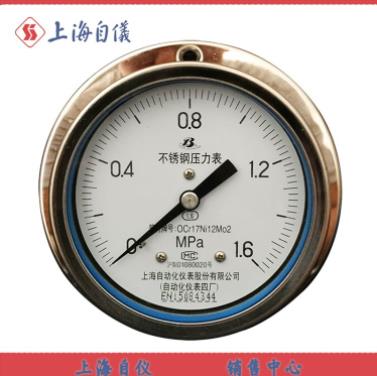

上海自动化仪表四厂的Y-100ZQB全不锈钢压力表产品介绍
产品名称：全不锈钢压力表所属分类： 不锈钢压力表概要： 不锈钢压力表轴向即压力表螺纹接头和表盘垂直。
在工业过程控制与技术测量过程中，由于机械式轴向压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式轴产品简介 全不锈钢压力表采用直接接触式接头和感压元件材料，采用icr18Ni9T、Ocr18Ni12Mo2Ti、 SUS304、SUS316，结构为全密封型，具有较强的防被测介质腐蚀和抗环境腐蚀的能力。
接 头：0Cr18Ni9(304)弹簧管：0Cr18Ni9 Ti(321)外 壳：0Cr18Ni9全不锈钢压力表 产品应用 全不锈钢压力表采用直接接触式接头和感压元件材料，采用icr18Ni9T、Ocr18Ni12Mo2Ti、 SUS304、SUS316，结构为全密封型，具有较强的防被测介质腐蚀和抗环境腐蚀的能力。
全不锈钢压力表适用于腐蚀性较强的适合不锈钢元件检测的介质和恶劣的外部腐蚀环境中 ，全不锈钢压力表广泛应用于石油、化工、冶金等工业、电站等工业部门。
结构原理 全不锈钢压力由导压系统、齿轮传动机构、示数装置和外壳所组成。外壳为气密型结构，能有效地保护内部机件免受环境影响和污秽侵入。
对于在外壳内充液的仪表，能够抗工作环境振动较剧和减少介质压力的脉动影响。 全不锈钢压 力表由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。产品材质零件名称材 料 牌 号/接 头0Cr18Ni9(304)0Cr17Ni12Mo2(316)弹簧管0Cr18Ni9 Ti(321)0Cr17Ni12Mo2(316)外 壳0Cr18Ni9/技术指标测量范围、精确度等级表盘直径（mm）测量范围(MPa)精度度等级(%)￠600~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.42.5(1.6)￠1000~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.41.6(1.0)￠1500~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.41.6(1.0)注：括号内的精度等级仅供特殊订货。
使用环境温度：-40~70℃(外壳内不充液) -25~70℃(外壳内充液)温度影响：不大于0.4%/10℃(使用温度偏离20±5℃)抗工作环境振动：V•H•4级(外壳内充液) V•H•3级(外壳内不充液)耐震型外壳防护等级：IP65重量：0.35Kg(Y-60) 0.85Kg(Y-100) 0.95kg (Y-150)外形尺寸型 号外形尺寸mm//////ABCDdd0M/Y-60B31321460//14×1.5Y-60TB313215753.4//Y-60ZB30320////Y-60ZQB30320753.4//Y-100B444518100//20×1.5Y-100TB4446191185.5//Y-100ZB434534////Y-100ZQB4345441185.5//Y-150B504719149//20×1.5Y-150TB5048201655.5//Y-150ZB514755////Y-150ZQB5147551655.5//注：连接螺纹可按要求订货．///////
注意事项
1、测压点的选择，所选择的测压点能反映被测压力的真实情况。
2、要选在被测介质直线流动的管段部分，不要选在管路拐弯、分叉、死角或其它易形成漩涡的地方。
3、测量流动介质的压力时，应使取压力点与流动方向垂直，清除钻孔毛刺。
4、测量液体压力时，取压点应在管道下部，使导压管内不积存气体，测量气体时，取压点应在管道上方，使导压管内不积存液体。
