上海自动化仪表三厂WRNR-13电站测温用热电偶产品介绍

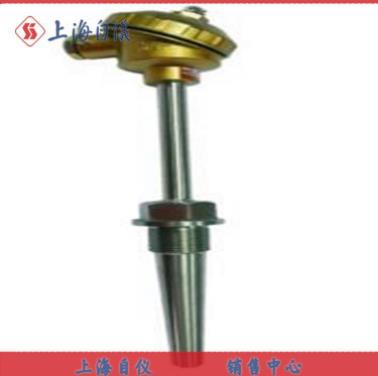

产品名称：WRNR-13电站测温用热电偶
所属分类： 专用热电偶（阻）概要：WRNR-13高温高压热电偶是电站测温专用热电偶，随着我国电力工业的不断发展，急需各种适用于电站的热电偶，以代替进口。
本厂先后引进了专业制造技术和设备，并在原有产品基础上，参考美国的EBASCO规格，产品简介WRNR-13高温高压热电偶是电站测温专用热电偶，随着我国电力工业的不断发展，急需各种适用于电站的热电偶，以代替进口。
本厂先后引进了专业制造技术和设备，并在原有产品基础上，参考美国的EBASCO规格，对产品进行重新设计，增加了新的品种，使整个配套系列的品种、规格符合国产或引进的30万、60万千瓦发电机组以及国内其它机组配套需要，并以优异的质量来满足市场，应符合JB/T9238-1999及JB/T8622-1997标准。
技术参数量程规格:类别代号分度号测温范围℃精度等级允许偏差△t镍铬-镍硅WRNTK0～800Ⅰ±1.5℃或±0.004│t│Ⅱ±2.5℃或±0.75│t│镍铬-铜镍WRETE0～600Ⅰ±1.5℃或±0.004│t│Ⅱ±2.5℃或±0.75│t│铜-铜镍WRCTT-40～350Ⅰ±0.5℃或±0.004│t│Ⅱ±1℃或±0.75% t注:“t"为感温元件实测温度，公称压力一般是指在常温下，保护管所能承受的静态外压而不破裂，试验压力一采用公称压力的1.5倍。实际上，允许工作压力不仅与保护管材料、直径、壁厚有关，而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关。热电偶绝缘电阻:常温绝缘电阻的试验电压为直流500V。
测量常温绝缘电阻的大气条件为：温度15～35℃，相对温度45%，大气压力86～106kpa。对于长度超过1米的热电偶，它的常温绝缘电阻值与其长度的乘积应不小于100MΩ·m即：Rr·L>>100MΩ L>1m式中：Rr-热电偶的常温绝缘电阻值，MΩ；L-热电偶的长度，m对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100MΩ。
产品规格名称型号分度号测温范围公称压力流速保护管材料单支热电偶WRNR-13K0～565℃≤29.4MPa≤100m/s0Cr18Ni12MO2Ti不锈钢WRER-13E双支热电偶WRNR2-13KWRER2-13E置入长度I（mm）:50、100、150注：*│1(mm)=│+100或│+150
